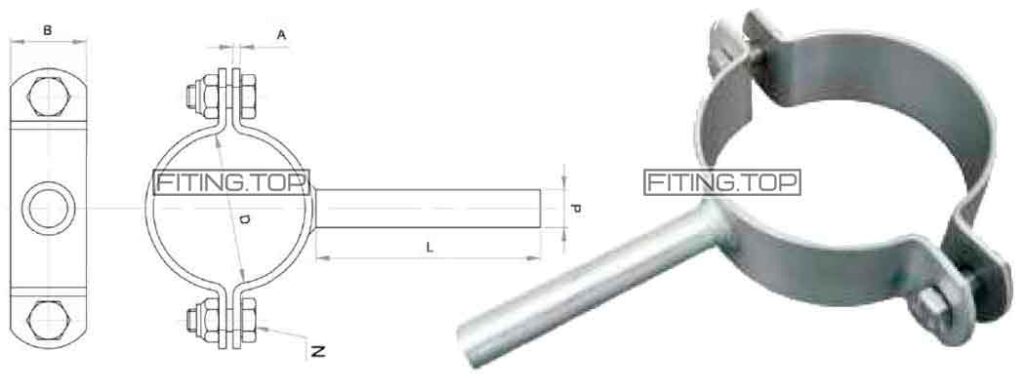

Хомут для трубы с ножкой нержавеющий AISI304

     Хомут для трубы с ножкой нержавеющий AISI304 – деталь трубопроводной арматуры, который применяется для крепления и фиксирования труб в определённом положении. Держатель для трубы следует подирать строго по наружному диаметру самой трубы. В зависимости от стандартов (DIN / SMS / ГОСТ), вам может понадобится совершенно разные хомуты или же наоборот заменить один на другой. Например, трубу нержавеющую по ГОСТ-у ду50 (60,8 мм) можно зафиксировать хомутом 57 мм, а можно и заменить 63,5 мм. Поэтому будьте особо винмательны и называйте не «ДУ» (условный проход) трубы, а именно наружный размер в миллиметрах.

     Купить хомут для трубы с ножкой нержавеющий AISI304 на складе можно в Киеве у нас, связавшись с менеджером по телефону или электронной почте, указанных в разделе контакты.

Когда говоришь с монтажником на объекте и смотришь на линию труб, сразу видно, где продумали крепления, а где «авось» - через несколько месяцев это и проявится. Нержавеющий хомут для крепления труб приварной - термин строгий, но на практике это чаще живой предмет: кусок металла, который должен выдержать вибрацию, вес и время. В первые минуты знакомства с проектом я всегда прошу схему опор и список материалов - от этого зависит, какие хомуты подойдут, где нужна дополнительная жесткость, а где лучше оставить подвижность.

Хомут приварной AISI 304: конструкция и виды

Конструкция хомута бывает простая и сложная. Самое базовое - полукольцо с лапой для приварки. Чуть сложнее - поясной хомут с ребром жесткости и усиленной лапой. Для тяжелых труб встречаются цельнокатаные хомуты с увеличенной толщиной стенки и фланцем под усиленную сварку.

Когда в спецификации стоит хомут приварной AISI 304, это значит, что материал выбран с прицелом на общую коррозионную стойкость и удобство сварки. AISI 304 хорош для пищевой отрасли, для воды и влаги в помещениях. Но я всегда проверяю толщины: для некритичных бытовых трасс 2-3 мм могут быть достаточно, а для паропроводов, фланцевых соединений и нагрузок от подвесного оборудования лучше 4-6 мм.

Ребро жесткости - простая вещь, но она меняет поведение хомута при нагрузке радикально. Часто экономят на ширине лапы - и это сразу даёт концентрацию напряжений в сварном шве. Если ожидается динамика - увеличивайте площадь опоры лапы и добавляйте ребро.

Практика сварки и монтаж нержавеющего хомута

Сварка нержавеющих хомутов требует аккуратности. Я предпочитаю TIG для тонкостенных труб и мест, где важен внешний вид и коррозионная стойкость; MIG можно использовать при массовом монтаже, когда стандарты внешнего вида не столь критичны. В качестве присадочной проволоки обычно применяют наполнитель, совместимый с AISI 304 - это снижает риск образования нежелательных фаз после остывания.

Несколько правил, которые я соблюдаю на каждой сварке хомутов:

• Перед сваркой удаляю масло и оксиды, поверхность должна быть чистой. Иногда достаточно спиртовой обработки, иногда - металлорежущая зачистка.
• Прихватки делаю равномерно по окружности, чтобы не было перекоса. Четыре прихватки через 90 градусов - стандарт для большинства диаметров.
• Контролирую тепловложение - длинный непрерывный шов на тонкой лапе может привести к деформации.
• диаметр и толщина стенки трубы; эти параметры определяют внутренний диаметр хомута и минимальную толщину металла хомута;
• условия окружающей среды - влажность, химическая нагрузка, присутствие хлоридов;
• температура работы; при повышенных температурах меняется прочность и поведение сварного шва;
• тип нагрузки - статическая или динамическая.

Был у меня случай на пищевом предприятии - монтажники приварили хомуты по одной стороне, не сделав симметричные прихватки. При нагреве технологической линии часть хомутов провисла на пару миллиметров - и это уже вело к проблемам с уплотнениями. Пришлось перерезать швы, выставлять заново и переделывать - потерянное время и нервы.

Как выбирать хомут для трубы из нержавейки в проекте

Выбор хомута не начинается с поиска на складе - он начинается с вопроса: что будет с этой трубой через год и через пять лет? Если ответ: «пройдет регулярная мойка, возможно химия, вибрация превалирует» - это одно. Если ответ: «стойкая агрессивная среда и высокая температура» - это другое.

Факторы, которые я учитываю всегда:

Если проект указывает хомут для трубы из нержавейки, просите сертификат на материал. Нередки случаи, когда на складе лежит «нержавейка», но с не тем химсоставом - это плохая новость для эксплуатационной коррозии.

Эксплуатация, обслуживание и приёмка нержавеющего хомута для крепления труб

После монтажа важно не забыть про пассивацию. Даже аккуратно сваренный шов не защитит металл, если оксидная пленка нарушена. В пищевых и фармацевтических зонах это стандартная операция - паста или раствор, нейтрализующая следы сварки и восстанавливающая пассивный слой.

Инспекции - это не формальность. Визуально смотрю на швы, ищу подтеки, следы изменения цвета, признаки расслоения или точечной коррозии. При необходимости использую капиллярный контроль или быстрый УЗ-замер в местах повышенных нагрузок.

На объектах с вибрацией рекомендую раз в год проверять крепления и состояние лап хомутов - мелкие трещины начинаются незаметно и перерастают в проблему. Если хомуты установлены в труднодоступных местах, продумайте доступ заранее - одно то, что позволит легко поменять хомут, экономит много времени позже.

Обойма листовая нержавеющая AISI 304: производственные кейсы

Один из ярких кейсов - линия розлива напитков. Там были требования к чистоте и быстрой мойке. Мы использовали хомут приварной AISI 304, делали сварку TIG, затем полную пассивацию. В точках пересечения с подвижным оборудованием усилили лапы и добавили резиновую вставку между хомутом и опорой для снижения вибрации.

Другой случай - паропровод под давлением около 6 бар и температура около 200 градусов. Здесь хомуты делали с увеличенной лапой и ребром жесткости. Монтажники приходили с шаблонами и соблюдали последовательность прихваток - это было критично, чтобы избежать коробления при нагреве. В этом проекте качество швов контролировали УЗ-тестированием.

Чек-лист и рекомендации по монтажу нержавеющего хомута приварного

Ниже краткий, но практичный набор действий, который я использую при приёмке и монтаже хомутов:

1. сверить наружный диаметр трубы с внутренним диаметром хомута;
2. подготовить поверхность - очистка и дегазация;
3. выполнить равномерные прихватки;
4. сварить по утверждённой технологии;
5. зачистить и провести пассивацию;
6. провести визуальный контроль и при необходимости НК.

Этого набора в большинстве случаев достаточно, чтобы не получить сюрпризов через месяц после запуска.

Почему выбор хомута для трубы из нержавейки - это не только металл

Хомут - это узел взаимодействия металла, сварки, технологии и сервиса. Можно взять самый дорогой материал, но если не продумать монтаж и не предусмотреть тепловые расширения, вы получите ту же самую проблему, что и при экономии на материале.

Иногда заказчики спрашивают - а может, поставить болтовые хомуты? Да, болтовые решения удобны для демонтажа и там, где важна частая разборка. Но для линий с вибрацией и для фиксированных опор я склоняюсь к приварным решениям - они надёжнее и требуют меньше обслуживания.

Контакты

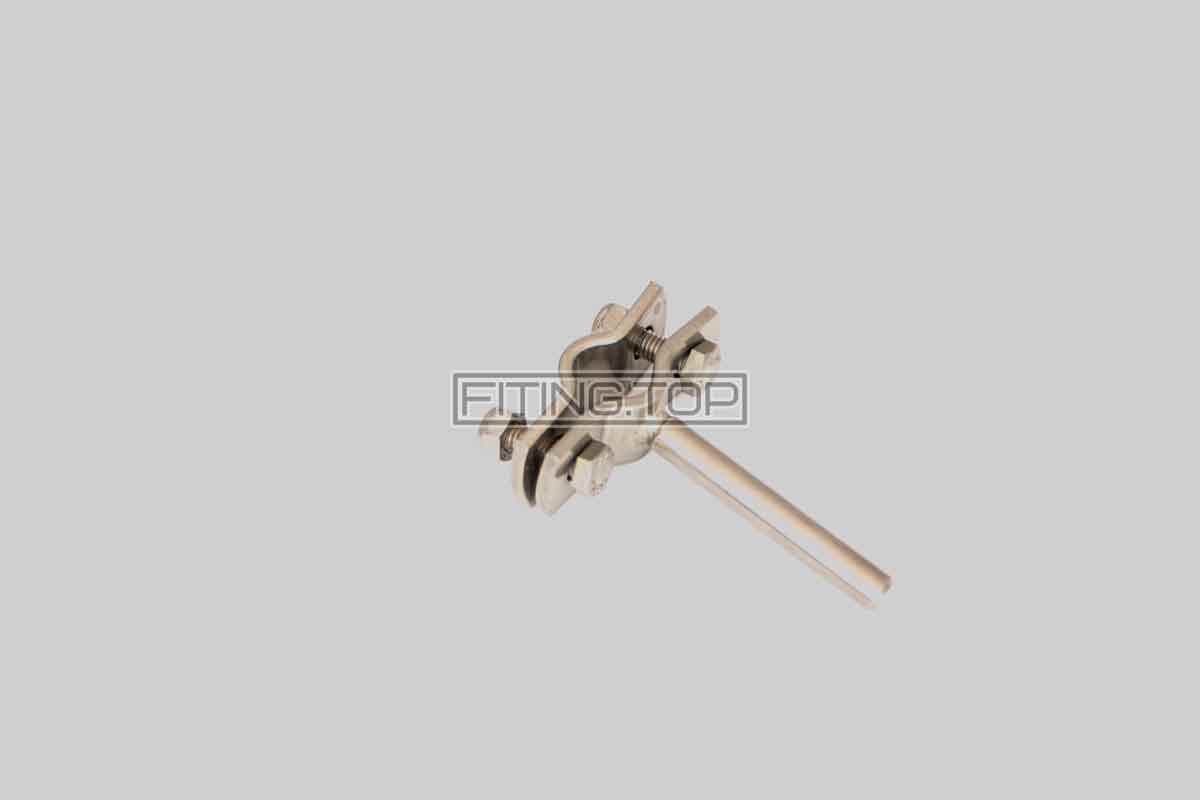

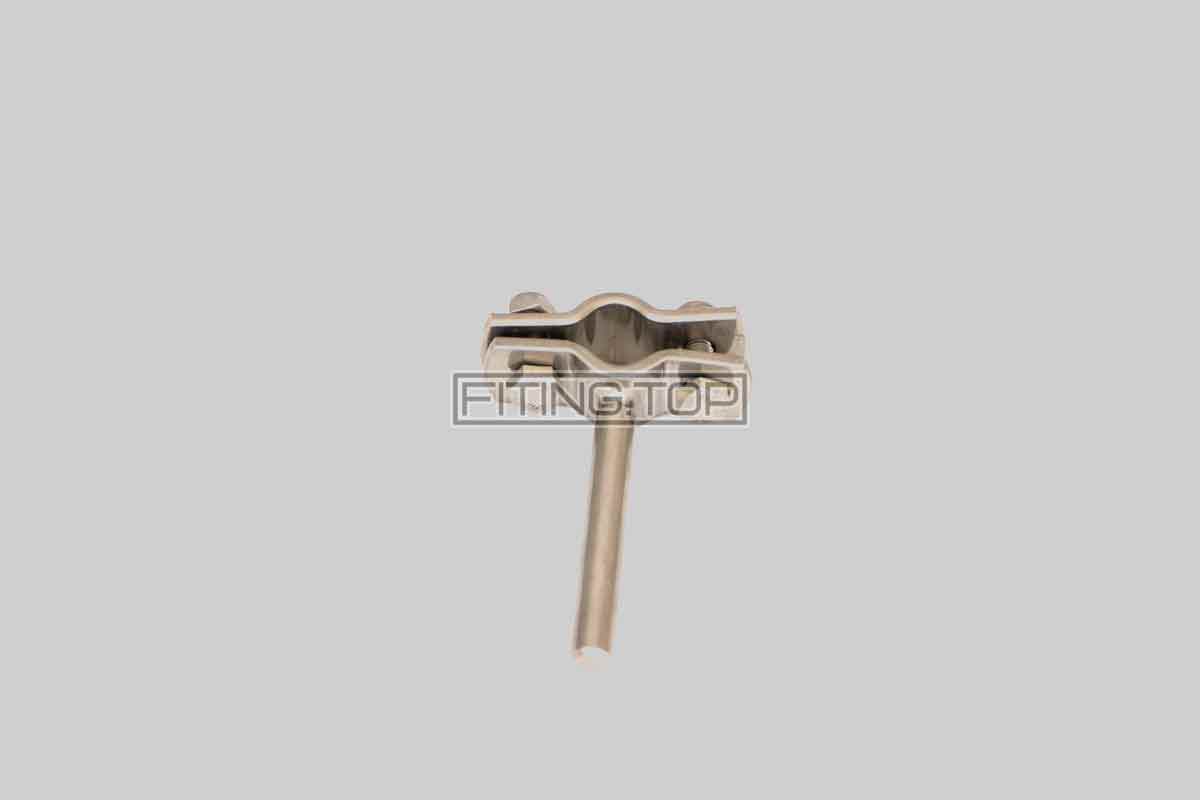

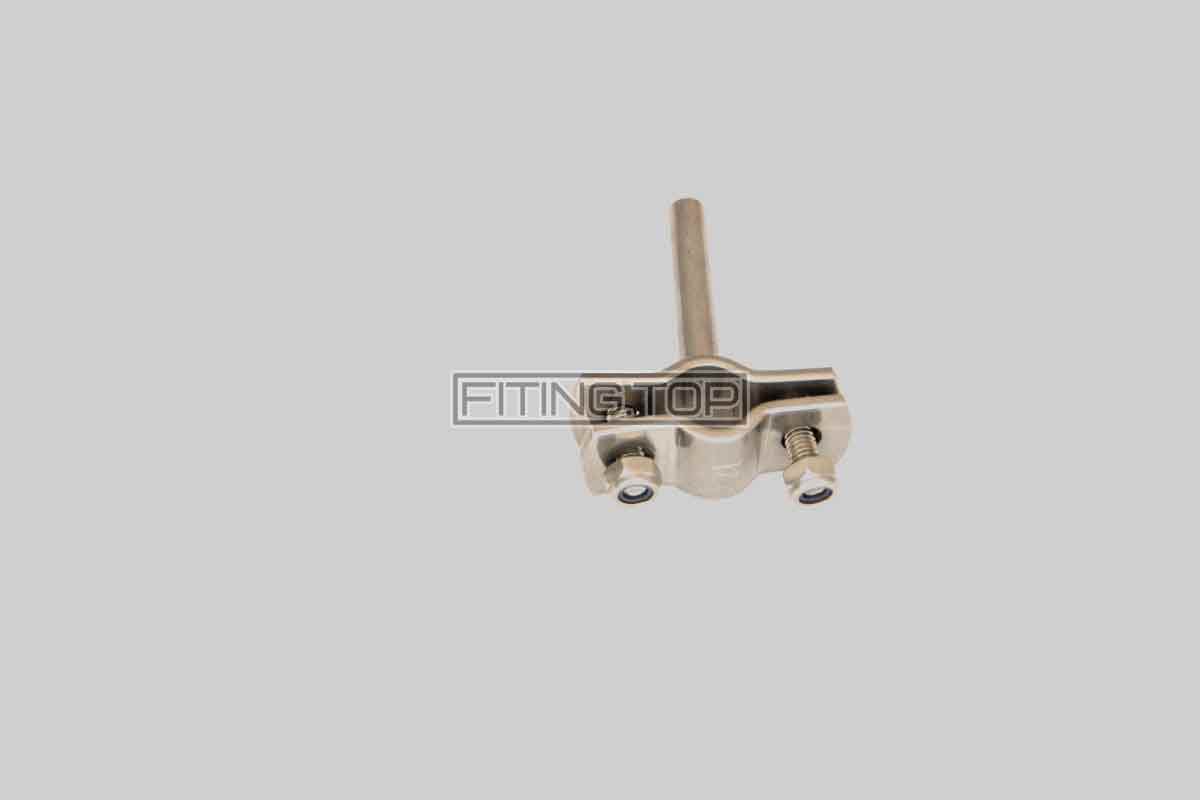

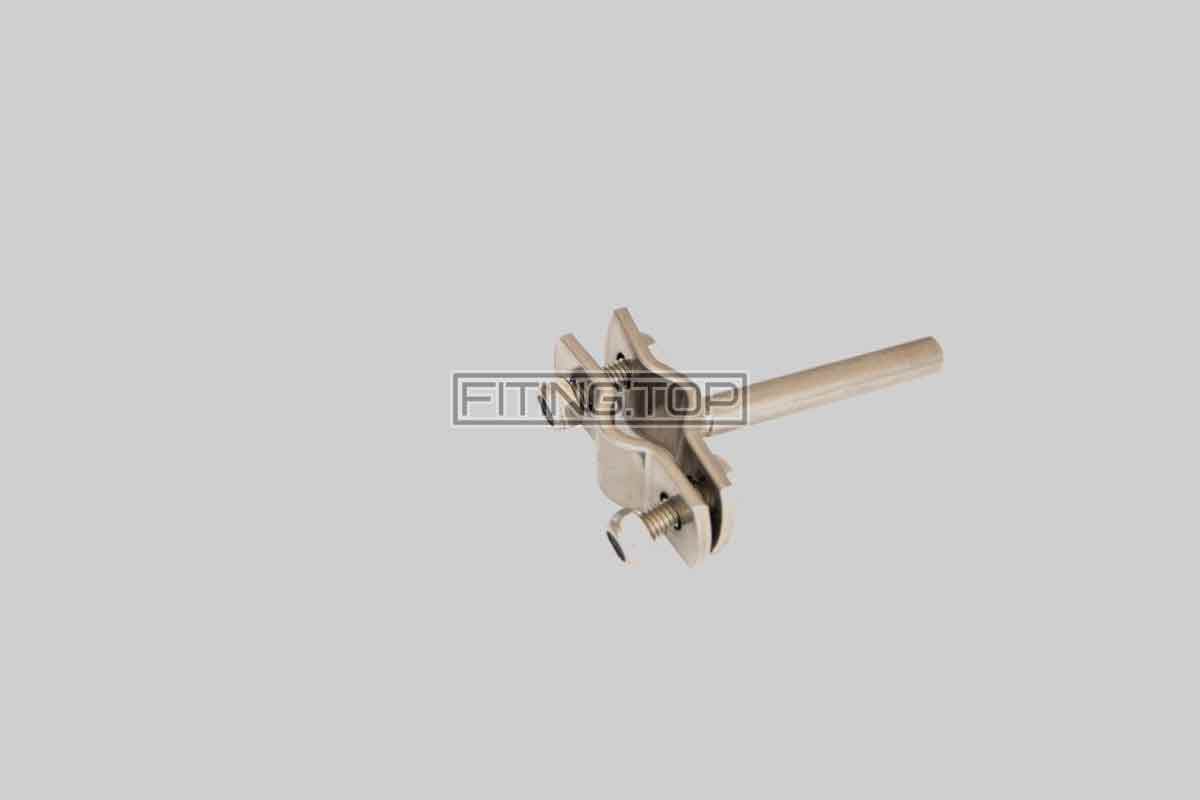

Хомут нержавеющий (крепление для трубы): фото
